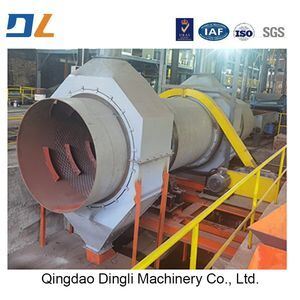

Tambour de criblage industriel pour le retrait du sable
| MOQ: | 1 pièce |
| Prix: | US $7,000-25,000 / |
Informations détaillées
Certification
CE, RoHS, GS, ISO9001
Numéro de modèle.:
L32
Type de contrôle:
API
Personnalisé:
Personnalisé
Condition:
Nouveau
Niveau automatique:
Automatique
Taper:
Moulage au sable
Vitesse du tambour:
6-12 tr/min
Taille de perforation:
φ20 / φ30 / φ40 mm
Système de contrôle:
Olc
Diamètre du tambour. × Longueur:
Personnalisable
Spécification:
Personnalisable
Marque déposée:
Dl
Origine:
Chine
Code SH:
8474802000
Capacité de production:
1.panneau avec palette et poster en vrac 2.panneau et poster tous les emballages avec palette
Description de produit
Description du produit
Description du produit du tambour de récupération du sable de la série L32 (Tumbling Shakeout)
Le tambour de récupération de sable de la série L32 est une machine de secouage non vibrante à haut rendement conçue pour les pièces moulées de formes complexes et à parois épaisses et les moules à haute résistance à la liaison (par exemple, le sable de résine,sable de silicate de sodium)Utilisant un tambour en rotation + des bagues de rupture internes + un système de transport continu, le L32 permet une dégradation progressive du moule grâce à un renversement libre et à un impact de coulée à couléeirrégulière, ou des pièces fragiles difficiles à nettoyer par méthodes vibratoires.
Construit à partir d'un tambour cylindrique laminé en acier de haute résistance Q345B, renforcé extérieurement par des anneaux résistants à l'usure et des couches d'amortissement en caoutchouc,et supporté par quatre ensembles de rouleaux au ralenti pour un fonctionnement en douceur. à l'intérieur, des bagues de rupture à haute résistance à l'usure remplaçables sont disposées uniformément pour améliorer le concassage des morceaux.pendant que les pièces moulées sont déchargées en continu à la sortie pour refroidissement ou nettoyageLe L32 est largement utilisé dans le shakedout pour les vannes, les pompes, les pièces moulées marines, les pièces en alliage résistant à la chaleur et autres composants complexes ou sensibles aux vibrations.
Principe de fonctionnement
Nourrissage du casting
Les pièces coulées avec du sable sont introduites dans l'entrée du tambour par un convoyeur, un chariot élévateur ou un bras robotisé, entrant en douceur dans le tambour par une rampe d'alimentation.
Les pièces coulées avec du sable sont introduites dans l'entrée du tambour par un convoyeur, un chariot élévateur ou un bras robotisé, entrant en douceur dans le tambour par une rampe d'alimentation.
La rotation et la rupture des moisissures
Le tambour tourne à 6 12 tours par minute, soulevant les pièces coulées qui tombent ensuite librement, créant des chutes, des glissades et des impacts mutuels qui enlèvent progressivement le sable de la moisissure.Les bagues de rupture interne frappent encore les morceaux de sable, accélérant la désagglomération.
Le tambour tourne à 6 12 tours par minute, soulevant les pièces coulées qui tombent ensuite librement, créant des chutes, des glissades et des impacts mutuels qui enlèvent progressivement le sable de la moisissure.Les bagues de rupture interne frappent encore les morceaux de sable, accélérant la désagglomération.
Séparation et décharge par sable
Le sable broyé passe à travers des perforations (Φ20~40 mm) dans la paroi du tambour dans un convoyeur de fond;les morceaux non brisés se déplacent avec les pièces coulées jusqu'à l'extrémité de décharge en tant que matériau de grande taille pour un traitement ultérieur ou un nettoyage manuel.
Le sable broyé passe à travers des perforations (Φ20~40 mm) dans la paroi du tambour dans un convoyeur de fond;les morceaux non brisés se déplacent avec les pièces coulées jusqu'à l'extrémité de décharge en tant que matériau de grande taille pour un traitement ultérieur ou un nettoyage manuel.
Contrôle intelligent et protection de la sécurité
Contrôle: PLC + écran tactile HMI pour le démarrage/arrêt, réglage de la vitesse, surveillance
Interverrouillage de sécurité: arrêt d'urgence, surveillance de la température du rouleau, protection contre la surcharge du moteur, interrupteur de limite de protection
Optionnel: contrôle VFD, surveillance à distance de l'IoT, suivi du temps d'exécution, statistiques énergétiques, intégration MES
Interverrouillage de sécurité: arrêt d'urgence, surveillance de la température du rouleau, protection contre la surcharge du moteur, interrupteur de limite de protection
Optionnel: contrôle VFD, surveillance à distance de l'IoT, suivi du temps d'exécution, statistiques énergétiques, intégration MES
Principales caractéristiques
Conception non vibrante, protège la surface de coulée
Élimine le risque de fissuration ou de déformation due aux vibrations à haute fréquence, idéal pour les pièces moulées à paroi mince, fragiles ou de précision nécessitant un secouage doux.
Élimine le risque de fissuration ou de déformation due aux vibrations à haute fréquence, idéal pour les pièces moulées à paroi mince, fragiles ou de précision nécessitant un secouage doux.
Haute adaptabilité, manipulation de pièces complexes
Capable de traiter des pièces moulées irrégulières jusqu'à 3 m de long et 5 t de poids; excellente performance sur les sables à forte liaison comme la résine et le verre à eau, taux d'élimination du sable ≥ 90%.
Structure robuste et résistante à l'usure
Cadre du tambour: acier Q345B avec soulagement des contraintes; boutons internes: NM400 plaque d'usure, durée de vie ≥ 8000 heures; rouleaux/anneaux: acier allié ZG35CrMo, haute capacité de charge.
Opération continue, haute automatisation
Capacité d'alimentation continue, de chute et de déchargement de 10 à 25 moules/heure; s'intègre parfaitement aux convoyeurs, ascenseurs et lits de refroidissement pour une automatisation complète.
Conception modulaire, entretien facile
Remplacement en moins de 2 heures des boutons de disjoncteur; assemblages de rouleaux amovibles pour un service facile; fixations standardisées, interchangeabilité élevée des pièces.
Contrôle intelligent, fonctionnement convivial
PLC + 7 " HMI couleur avec mode manuel/auto/test; auto-diagnostic avec alertes chinoises; MODBUS RTU / PROFINET évolutif pour l'intégration du contrôle central.
Éco-friendly, peu bruyant, contrôlé par la poussière
Structure entièrement fermée avec entrées/sorties scellées et port de poussière supérieur; raccordé au collecteur à impulsions, émissions < 15 mg/m3 conforme à la norme GB 16297.
Principales spécifications techniques | |||
Dia de tambour × longueur | Φ1800 × 6000 mm | Φ2500 × 7000 mm | Φ3000×8000 mm |
Taille maximale de la coulée | ≤ 1,5 m | ≤ 2,2 m | ≤ 2,8 m |
Poids maximal par pièce | 3 tonnes | 4.5 tonnes | 5 tonnes |
Capacité | 10 à 18 boîtes par heure | 12 à 22 boîtes par heure | 15 à 25 boîtes par heure |
Vitesse du tambour | VFD réglable de 6 ′12 tours par minute | VFD réglable de 6 ′12 tours par minute | VFD réglable de 6 ′12 tours par minute |
Taille de la perforation | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
Moteur principal | 30 kW | 45 kW | 55 kW |
Type de réducteur | Boîte de vitesses planétaire durcie | Boîte de vitesses planétaire durcie | Boîte de vitesses planétaire durcie |
Système de contrôle | PLC + 7" HMI couleur | PLC + 7" HMI couleur | PLC + 7" HMI couleur |
Le poids | 18500 kg | 28,000 kg | 36,000 kg |
Classement de protection | Pour les appareils de commande, la valeur de l'indicateur doit être supérieure ou égale à: | Pour les appareils de commande, la valeur de l'indicateur doit être supérieure ou égale à: | Pour les appareils de commande, la valeur de l'indicateur doit être supérieure ou égale à: |
Applications typiques
Un ajustement doux pour les grandes vannes, les pompes, les pièces marines, etc.
Fracture des morceaux dans les systèmes de silicate de sodium ou de sable de résine
Élimination du sable pour les alliages résistants à la chaleur et les pièces moulées en acier inoxydable sensibles aux vibrations
Unité de prétraitement dans les lignes de récupération du sable pour réduire la charge des équipements en aval
Intégré avec le MES pour la traçabilité de la production et la surveillance de l'état de l'équipement
Fracture des morceaux dans les systèmes de silicate de sodium ou de sable de résine
Élimination du sable pour les alliages résistants à la chaleur et les pièces moulées en acier inoxydable sensibles aux vibrations
Unité de prétraitement dans les lignes de récupération du sable pour réduire la charge des équipements en aval
Intégré avec le MES pour la traçabilité de la production et la surveillance de l'état de l'équipement
